XY-8DB

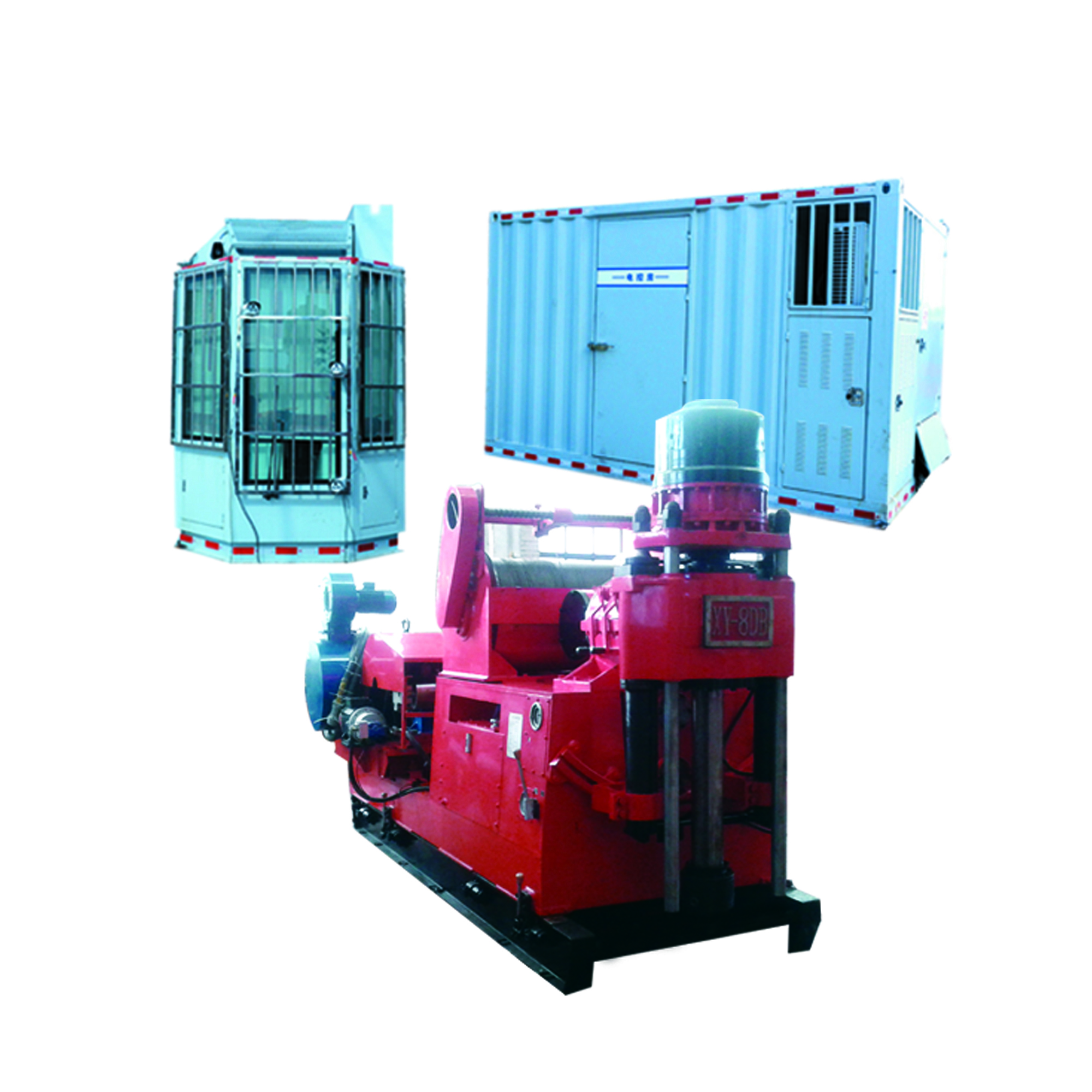

XY-8DB型變頻電驅動巖心鉆機是以我公司XY-8立軸鉆機為原型，集成各個模塊化的交流變頻電驅動單元及數據采集單元，采用PLC與現場總線進行電氣系統配置的新型深孔巖心鉆探成套裝備，即可滿足3000米S75深孔取心勘探需求，亦可用于大口徑合金鉆進。廣泛應用于地質勘探，水文水井、煤田、油氣田勘探等施工領域。
主要特點
◆ 變頻驅動的卓越節能降耗特性，大幅降低鉆探綜合成本。
◆ 變頻驅動的精準檢測控制性能，有效提高鉆探工藝適應性。
◆ 執行單元的獨立、模塊化設計，提升復合操控和事故處理能力。
◆ 可靠的安全防護性能，三剎防護裝置及設備全參數（鉆井參數、設備進行參數）可控。
◆ 數字化、遠程可視、集中操控，降低勞動強度，減少人員配備，提高操控精確度。
主要技術參數
|
項 目 |
規 格 |
參 數 |
|
|
鉆 深 |
75mm(N口徑) |
3200m |
|
|
95mm(H口徑) |
2400m |
||
|
114mm(P口徑) |
1800m |
||
|
回 轉 |
功 率 |
75kW-10級電機 |
|
|
通孔直徑 |
φ118mm |
||
|
轉速/****扭矩 |
Ⅰ擋 |
0-300rpm/7080Nm |
|
|
Ⅱ擋 |
0-1100rpm/3000Nm |
||
|
提 升 |
功 率 |
90kW-10級電機 |
|
|
鋼絲繩 |
φ20mm/200m |
||
|
單繩拉力 |
100kN |
||
|
游車鉤載 |
400kN(3×4) |
||
|
打 撈 |
繩速 |
0-250m/min |
|
|
****拉力 |
20000N |
||
|
鋼絲繩 |
φ8mm/3200m |
||
|
動力鉗 |
適用管徑 |
φ50-118mm |
|
|
扭 矩 |
10000Nm |
||
|
鉆 塔 |
類 型 |
SG24 |
|
|
承 載 |
500kN |
||
|
泥漿泵 |
功 率 |
30kW |
|
|
型 號 |
BW300/16DB變頻 |
||
